VANNES
Choisissez une catégorie :

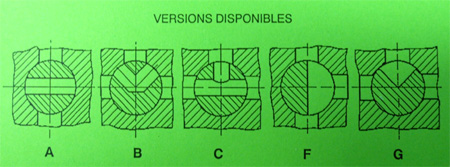

| Robinet à boisseau 3 voies, type DF : |
 |
| Dimensions (m/m) | Débit (L/min) | Pression maxi (kg/Cm²) | Version | ||||||||
| A | B | C | D | E | F | G | H | I | |||
| 3/8" | 21 | 46 | 62 | 25 | 8,5 | 74 | 31 | 78 | 35 | 250 | A-B-C-F-G |
| 1/2" | 24 | 54 | 70 | 32 | 10,5 | 86 | 36 | 92 | 50 | 250 | A-B-F-G |
| 3/4" | 28 | 61 | 78 | 32 | 11 | 90 | 39 | 100 | 80 | 250 | A-F-G |
| 1" | 32 | 66 | 88 | 32 | 11 | 96 | 47 | 111 | 120 | 200 | A-F-G |
| 1.1/2" | 44 | 91 | 116 | 45 | 11 | 125 | 62 | 142 | 180 | 250 | F |
| Robinet à sphère : |
|
Type FT 221/1
| A UNI 338 | B | C | D | F | H | C | Poids (Kg) |
| 3/8" Gaz | 72 | 17.5 | 43 | 150 | 53 | 32 | 0.300 |
| 1/2" Gaz | 83 | 19 | 48 | 150 | 54 | 35 | 0.500 |
| 3/4" Gaz | 95 | 24.5 | 62 | 200 | 75 | 49 | 2 |
| 1" Gaz | 113 | 29.5 | 66 | 200 | 82 | 58 | 2.100 |
| 1.1/4" Gaz | 120 | 29.5 | 66 | 200 | 82 | 58 | 2.300 |
| Limiteur de débit réglable : |
|
Limiteur de débit réglable
Sans limiteur de pression
type 2FV2V
Débit régulé : cf tableau 1
Pression maxi : 250 bar
Ensemble des orifices : cf tableau 2
Matériaux : Composants en acier et corps en fonte
Sans limiteur de pression
type 2FV2V
Débit régulé : cf tableau 1
Pression maxi : 250 bar
Ensemble des orifices : cf tableau 2
Matériaux : Composants en acier et corps en fonte
TABLEAU 1
| TABLEAU 2
| EXEMPLE DE DESIGNATION : 2FV2V-125-J 2FV2V = Type de diviseur 125 = cf Tableau 1 J = cf Tableau2 |
| Régulateur : |
|
Ces étrangleurs sont adaptés sur les installations ayant des pressions de service allant jusqu'à 210 Bars.
Ils se prêtent parfaitement à l'emploi avec des fluides autres que l'huile, a savoir : l'air, le gaz, et les liquides en général.
Caractéristiques
Matériaux
Ils se prêtent parfaitement à l'emploi avec des fluides autres que l'huile, a savoir : l'air, le gaz, et les liquides en général.
Caractéristiques
Etanchéité métallique efficace.
Linéarité du flux en phase d'ouverture.
Réglage précis du flux.
Sécurité absolue contre le retrait du pointeau.
Stabilité du positionnement, garantie par la vis de blocage, insérée dans le volant de manoeuvre.
Prédisposition pour le montage sur panneau.
Matériaux
CORPS : OT 58 - UNI 5705 - Nickelé
POINTEAU : X 10 Cr Ni S 1809 - UNI 6900
OR : Mélange nitrilique
BK : P.T.F.E.
VOLANT ma : GD - Al Si 12 - UNI 5706
VOLANT mp : A.B.S.CAPUCHON : A.B.S. bleu clair
BIDIRECTIONNELS EN LIGNE FT 1251/2
|
||||||||||||||||
UNIDIRECTIONNELS EN LIGNE FT 1253/5
|
